Нагревательный кабель Warmehaus CAB 11W Thin

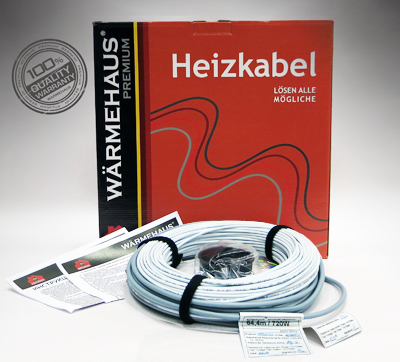

     ТЕПЛЫЙ_ПОЛ_WARMEHAUS_CAB_11W_THIN


 WARMEHAUSTM CAB 11W Thin Германия - готовая к применению нагревательная система ТЕПЛЫЙ ПОЛ под керамическую плитку, ламинат, паркетную доску, линолеум или система для обогрева труб.

Применяется для внутренней установки.

WARMEHAUSTM CAB 11W Thin Германия - армированный экранированный двужильный нагревательный резистивный кабель диаметром 3,0мм, линейной мощностью 11Вт/м.

Применяется на том этапе строительства, когда стяжка полов уже сделана. Укладывается в слой клея (не более 10мм) или тонкий слой самовыравнивающегося раствора непосредственно под финишное покрытие пола, без стяжки.

Предназначен для установки в ремонтируемых и "тонких" полах непосредственно под покрытие пола без формирования толстой цементной стяжки и устанавливается, в основном, под плитку в плиточный клей.

Допускается монтаж в узкую неглубокую 8х10мм штрабу, при условии отсутствия вокруг кабеля воздушных карманов после заливки штрабы.

Линейная мощность 11Вт/м позволяет достичь равномерного прогрева пола при монтаже в слой плиточного клея, при шаге укладки до 7,5см.

Применяется в т.ч. для систем антипромерзания (при 110W/m2, шаг укладки 10см). Например в морозильных камерах.

Также применяется для систем антизамерзания водопроводных труб в помещениях. Не имеет специальной защиты от УФ лучей.

Сплошной экран из алюминиевой фольги, двойная шина заземления и двужильная конструкция кабеля полностью защищают от ЭМ излучения.

Выбирая ширину шага от 5 до 10см возможно добиться удельной мощности от 220Вт/м2 до 110Вт/м2,что решает любые задачи в жилых помещениях.

Универсальное решение* для комфортного или основного обогрева жилых помещений:

- Комфортного подогрева поверхности пола (при 150W/m2, шаг укладки 7,5см) - ТЕПЛЫЙ ПОЛ

- Комфортного подогрева поверхности пола в помещениях с повышенной влажностью, санузлах, ванных комнатах (при 180W/m2, шаг укладки 6см) - ТЕПЛЫЙ ПОЛ

- Основного обогрева жилых помещений (при 220W/m2, шаг укладки 5см) .

Допускается использование в хорошо утепленных лоджиях и верандах в качестве как дополнительного (при 160W/m2, шаг укладки 7см) так и основного (при 220W/m2, шаг укладки 5см) обогрева.

*- монтаж кабеля в слой плиточного клея не более 1см.

Гарантия 20лет.



Продукция сертифицирована в ТС. ЕАС сертификат № TC RU C-DE.АИ30.А.00674

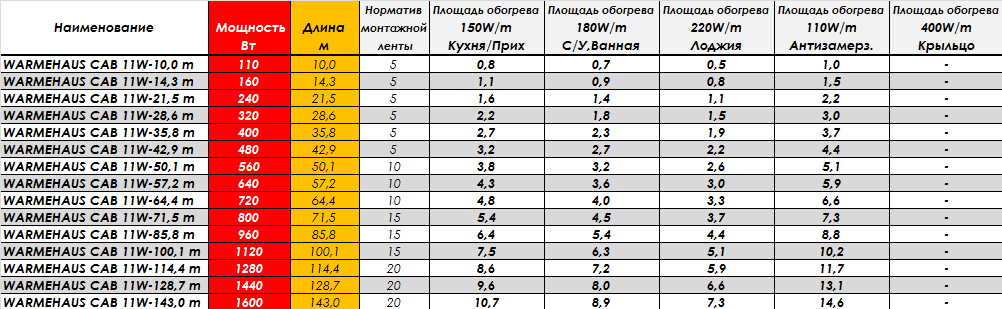

Площадь обогрева комфорт в зависимости от типа помещения:

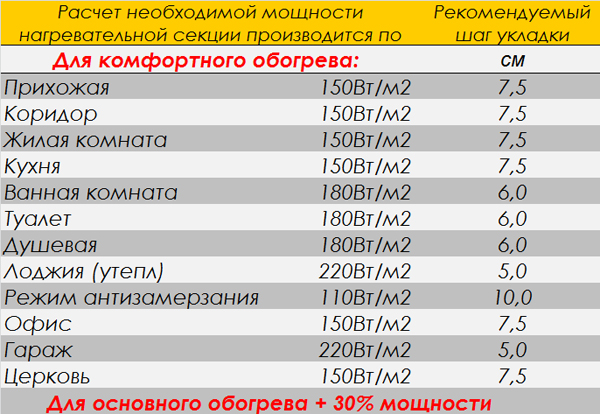

Рекомендуемая удельная мощность и шаг укладки CAB 11W Thin для комфорт обогрева в зависимости от типа помещения:



Инструкция по монтажу WARMEHAUS CAB 11W Thin

Описание

Секция изготовлена на основе резистивного нагревательного кабеля.

Армированный, экранированный, двужильный нагревательный кабель с двойной изоляцией, с холодным проводом длиной 3,5м, с герметичными армированной переходной и концевой муфтами.

В основе работы резистивного нагревательного кабеля лежит свойство проводника с повышенным сопротивлением выделять тепло. Количество выделяемого тепла зависит от сопротивления. В конструкции кабеля применена прогрессивная технология с двумя нагревательными жилами, т.е. без возвратного токопроводящего проводника. Что способствует равномерному прогреву кабеля,  позволяет уменьшить диаметр кабеля до 3мм и увеличить срок службы системы.  Нагревательным элементом служат сами токопроводящие жилы, изготовленные из металлического сплава и покрытые стойкой к высоким температурам изоляцией.

Важнейшим фактором, влияющим на качество и долговечность нагревательных систем являются характеристики нагревательных элементов. Производителем нагревательных элементов для WARMEHAUSTM CAB является VOKA Vogtländisches Kabelwerk GmbH Германия - предприятие концерна WILMS GRUPPE.

Нагревательные кабели WARMEHAUSTM CAB 11W Thin являются полностью готовыми к использованию нагревательными системами. Разработаны инженерами WARMEHAUS GmbH и производятся в соответствии с европейскими нормами EN 60335-1, EN 60335-2, IEC 60800, а также в соответствии со стандартом по системам менеджмента качества ISO 9001 и стандартом по системам экологического менеджмента ISO 14001 на предприятиях концерна WILMS GRUPPE  в Германии и Чехии. Секции WARMEHAUSTM CAB 11W Thin  состоят из двужильного нагревательного кабеля с уникальной армированной проходной и оконечной муфтами, оканчивающегося " холодным" концом длинной 3,5м.

Линейка нагревательных кабелей WARMEHAUSTM CAB 11W Thin представлена в 14 типоразмерах и имеет различную длину в зависимости от необходимой мощности. Кабель предназначен для установки без формирования толстой цементной стяжки под любое напольное покрытие с удельным тепловым сопротивлением не более 0,15W/m2. Один соединительный "холодный" провод упрощает и ускоряет монтаж.

WARMEHAUSTM CAB 11W Thin является средним решением между матом и резистивным кабелем 20W/m. Он тоньше обычного резистивного кабеля и имеет меньшую линейную мощность 11W/m, но в отличии от мата, кабель не закреплён на сетке. Это позволяет выбирать любой шаг укладки в интервале 5...10см, тем самым получать удельную мощность от 220W/m2 до 110W/m2 и при этом производить монтаж без стяжки. Основной сложностью является то, что размещать тонкий кабель без сетки сложнее. Однако, в отличии от мата, кабелем намного проще обогревать контуры нестандартной формы, например площади треугольной, округлой или трапециевидной формы.

WARMEHAUSTM CAB 11W Thin - тонкий двужильный нагревательный кабель непосредственно под финишное покрытие пола, например керамическую плитку.

Преимуществом данной системы является универсальность. С помощью WARMEHAUSTM CAB 11W Thin возможно решать практически любые задачи по обогреву жилых помещений.

Двужильный (Twin conductor, one cold tail) нагревательный кабель для помещений.

  Строение нагревательного кабеля WARMEHAUSTM CAB 11W Thin:

1. Внешняя оболочка кабеля  WARMEHAUSTM CAB 11W Thin выполнена из синтетического полиолефина LSZH стойкого к высоким, до 105˚С, температурам материала изоляции толщиной 0,65мм.

2. Электрическую безопасность греющего кабеля обеспечивает два проводника из 7 луженых медных проволок сечением 0,254мм2 каждая.

3. Внутренняя изоляция нагревательных жил выполнена из модифицированного полифениленоксида, долговечного и стойкого к высоким температурам материала изоляции.

4. Две нагревательные жилы обеспечивают отсутствие магнитных полей, а  в совокупности с разнесенным по двум сторонам заземляющем проводником позволяют существенно уменьшить диаметр кабеля до 3,0мм.

5. Сплошной экран из алюминиевой фольги с PET защитой придает кабелю дополнительную прочность, герметичность, равномерно распределяет тепловую энергию по всей длине нагревательного кабеля.



Греющий кабель соединен с холодным концом уникальной армированной муфтой, что добавляет и без того надежной системе дополнительную прочность.

Нагревательный кабель WARMEHAUSTM CAB 11W Thin абсолютно герметичен, степень защиты - IP 67.

ТЕПЛЫЙ_ПОЛ_WARMEHAUS_CAB_11W


Нагревательные системы WARMEHAUSTM CAB 11W Thin славятся своими качеством, надежностью и безопасностью!
